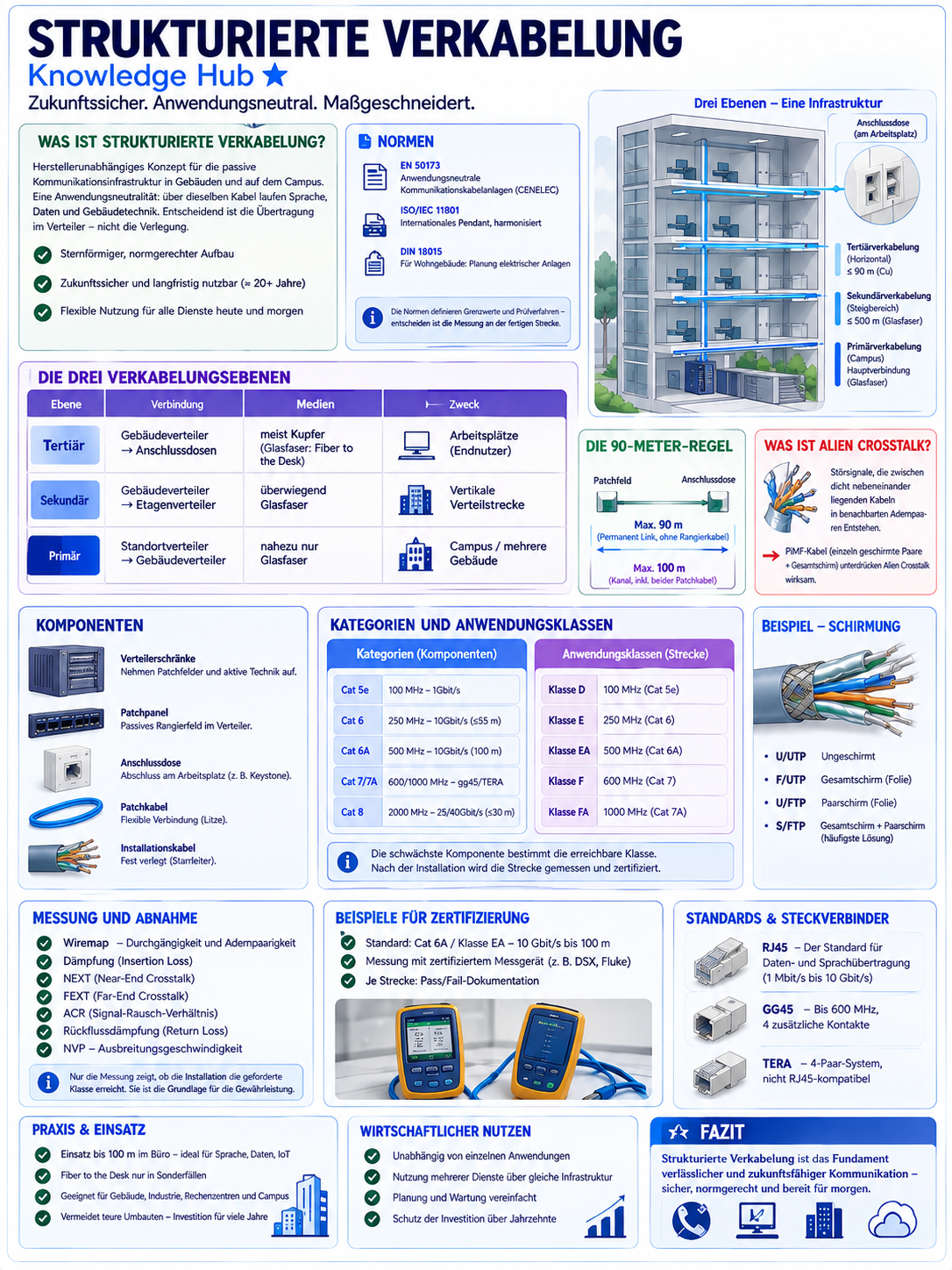

Strukturierte Verkabelung

Knowledge Hub ★

Was ist strukturierte Verkabelung?

Strukturierte Verkabelung ist ein herstellerunabhängiges Konzept für die passive Kommunikationsinfrastruktur in Gebäuden und auf dem Campus. Ihr Kerngedanke ist die Anwendungsneutralität: Die Infrastruktur wird nicht für einen bestimmten Dienst ausgelegt, sondern so, dass über dieselben Kabel Sprache, Daten und Gebäudetechnik laufen können. Welcher Dienst an welcher Dose anliegt, entscheidet die Rangierung im Verteiler — nicht die Verlegung.

Diese Trennung von Infrastruktur und Anwendung hat einen wirtschaftlichen Grund. Aktive Netzwerkkomponenten werden alle fünf bis sieben Jahre ersetzt, eine Gebäudeverkabelung liegt zwanzig Jahre und länger. Sie wird deshalb nicht für die aktuelle Anwendung geplant, sondern für die übernächste — und muss dabei ohne Umbau auskommen.

Der Aufbau folgt einer sternförmigen Hierarchie mit drei Ebenen. Jede Ebene hat eigene Längenbegrenzungen und eigene übliche Übertragungsmedien.

Normen

Zwei Normenwerke beschreiben denselben Gegenstand auf unterschiedlichen Ebenen und sind weitgehend harmonisiert.

• EN 50173: Die europäische Norm des CENELEC unter dem Titel Anwendungsneutrale Kommunikationskabelanlagen. Teil 1 enthält die allgemeinen Anforderungen, weitere Teile behandeln Bürogebäude, Industriestandorte, Wohngebäude und Rechenzentren.
• ISO/IEC 11801: Das internationale Pendant, ebenfalls mehrteilig. Es dient als übergeordnete Referenz, mit der die europäische Fassung abgeglichen ist.
• DIN 18015: Regelt für Wohngebäude die Planung elektrischer Anlagen und trifft dabei auch Aussagen zu Kommunikationsanschlüssen und Installationszonen.

Die Normen definieren Grenzwerte und Prüfverfahren, nicht Produkte. Ob eine Installation normkonform ist, entscheidet die Messung an der fertigen Strecke — nicht das Datenblatt der verbauten Komponenten.

Die drei Verkabelungsebenen

• Primärverkabelung: Verbindet die Gebäude eines Standorts untereinander, auch Campusverkabelung genannt. Sie reicht vom Standortverteiler zu den Gebäudeverteilern und wird nahezu ausschließlich mit Lichtwellenleitern ausgeführt. Der Grund ist nicht nur die Bandbreite: Glasfaser überträgt keinen Strom und vermeidet damit Potentialunterschiede zwischen getrennt geerdeten Gebäuden.
• Sekundärverkabelung: Verbindet den Gebäudeverteiler mit den Etagenverteilern, auch Steigbereichverkabelung genannt. Sie verläuft überwiegend vertikal. Auch hier dominiert Glasfaser; die Norm erlaubt Längen bis 500 Meter.
• Tertiärverkabelung: Führt vom Etagenverteiler zu den Anschlussdosen am Arbeitsplatz, auch Horizontal- oder Etagenverkabelung genannt. Dies ist die Ebene, auf der Kupfer weiterhin die Regel ist — und die einzige, die den Endnutzer direkt erreicht.

Wird auch im Tertiärbereich Glasfaser bis zum Arbeitsplatz geführt, spricht man von Fiber to the Desk. In Bürogebäuden ist das die Ausnahme geblieben, weil Endgeräte selten optische Schnittstellen mitbringen.

Die 90-Meter-Regel

Die bekannteste Zahl der strukturierten Verkabelung wird regelmäßig falsch zitiert. Die Norm unterscheidet zwei Streckendefinitionen:

• Permanent Link: Die fest verlegte Strecke vom Patchpanel bis zur Anschlussdose, ohne Rangierkabel. Maximal 90 Meter.
• Kanal (Channel): Die vollständige Verbindung vom aktiven Gerät bis zum Endgerät, einschließlich beider Patchkabel. Maximal 100 Meter.

Die zehn Meter Differenz sind ein Budget, kein Bonus. Wer im Verteiler drei Meter rangiert, hat am Arbeitsplatz noch sieben. Und wer die 90 Meter im Festteil ausreizt, muss die Patchkabel entsprechend kurz halten.

Komponenten

• Verteilerschränke: Nehmen Patchfelder und aktive Technik auf. Standortverteiler, Gebäudeverteiler und Etagenverteiler bilden die Knoten der Hierarchie.
• Patchpanel: Passives Rangierfeld, auf dem die fest verlegten Installationskabel auf Buchsen aufgelegt werden. Es ist die Schnittstelle zwischen permanenter Verkabelung und aktiver Technik.
• Anschlussdose: Der Abschluss am Arbeitsplatz, häufig mit Keystone-Modulen bestückt, die sich einzeln tauschen und mischen lassen.
• Patchkabel: Flexible, konfektionierte Kabel mit Steckern an beiden Enden. Sie verwenden Litzenleiter statt Massivdraht, weil sie bewegt werden.
• Installationskabel: Fest verlegte Kabel mit Starrleiter, aufgelegt und nicht gesteckt.

Der Unterschied zwischen Litze und Starrleiter ist mehr als eine Bauform: Ein Massivdraht lässt sich sicher in Schneidklemmen auflegen, hält aber wiederholtes Biegen schlecht aus. Litze verhält sich umgekehrt. Ein Patchkabel aus Starrleiter bricht, ein aufgelegter Litzenleiter macht Kontaktprobleme.

Beim Auflegen selbst hat sich die LSA-Plus-Technik durchgesetzt — löt-, schraub- und abisolierfrei. Die Schneidklemme durchtrennt die Isolierung und stellt eine gasdichte Verbindung her.

Kategorien und Klassen

Dies ist die Unterscheidung, die im Alltag am häufigsten verwechselt wird — und sie ist der Grund, warum eine Installation trotz hochwertiger Komponenten durchfallen kann.

• Kategorien beschreiben die Eigenschaften einer einzelnen Komponente: Kabel, Dose, Patchfeld. Angegeben als Cat 5e, Cat 6, Cat 6A, Cat 7, Cat 8.
• Anwendungsklassen beschreiben die Eigenschaften der fertig installierten Strecke: Klasse D, E, EA, F, FA sowie I und II.

Ein Cat-6A-Kabel ergibt nur dann eine Klasse-EA-Strecke, wenn Dosen, Patchfelder und Verarbeitung mitziehen. Die schwächste Komponente bestimmt das Ergebnis, und schlechte Verarbeitung kann jede Komponentenklasse zunichtemachen. Deshalb wird nach der Installation gemessen.

• Cat 5e: 100 MHz, ausgelegt für 1000BASE-T. Im Bestand weit verbreitet, für Neuinstallationen nicht mehr sinnvoll.
• Cat 6: 250 MHz. Unterstützt 10GBASE-T nur auf verkürzten Strecken, üblicherweise bis 55 Meter.
• Cat 6A: 500 MHz. Trägt 10-Gigabit-Ethernet über die volle Kanallänge von 100 Metern und ist der heutige Standard für Neuinstallationen.
• Cat 7 und Cat 7A: 600 beziehungsweise 1000 MHz, nur in ISO/IEC 11801 genormt. Der entscheidende Punkt in der Praxis: Der genormte Steckverbinder ist nicht RJ45, sondern GG45 oder TERA. Genau daran ist die Verbreitung gescheitert — die Kabel wurden verkauft, gesteckt wurde trotzdem RJ45.
• Cat 8: 2000 MHz, ausgelegt für 25GBASE-T und 40GBASE-T über maximal 30 Meter. Eine Rechenzentrumslösung für kurze Wege, kein Ersatz für Cat 6A im Gebäude.

Schirmung

Die Kurzzeichen wirken kryptisch, folgen aber einer festen Systematik: Vor dem Schrägstrich steht der Gesamtschirm, danach die Paarschirmung, gefolgt von TP für Twisted Pair.

• U/UTP: Ungeschirmt, weder gesamt noch paarweise. International verbreitet, in Deutschland eher selten.
• F/UTP: Folienschirm über allen Paaren, Paare selbst ungeschirmt.
• U/FTP: Kein Gesamtschirm, aber jedes Paar einzeln in Folie.
• S/FTP: Geflechtschirm außen, zusätzlich Folie um jedes Paar. Die aufwendigste und störfesteste Variante.
• PiMF: Der deutsche Begriff für die Einzelpaarschirmung — Paare in Metallfolie. Er beschreibt dasselbe Prinzip wie der zweite Teil der Kurzzeichen und kommt sowohl bei U/FTP als auch bei S/FTP vor.

Entscheidend ist nicht nur, ob ein Schirm vorhanden ist, sondern ob er durchgängig aufgelegt und beidseitig auf den Potentialausgleich geführt wird. Ein Schirm, der nur an einem Ende Kontakt hat, wirkt im ungünstigsten Fall als Antenne.

Auf der Kabelseite kommen die Aderpaare hinzu: Zwei gegeneinander isolierte Kupferadern werden verdrillt, weil sich eingekoppelte Störungen dadurch weitgehend aufheben. Die Dieselhorst-Martin-Verseilung treibt dieses Prinzip weiter, indem zwei bereits verdrillte Paare erneut miteinander verseilt werden — verbreitet in Fernmelde-Außenkabeln.

Steckverbinder

• RJ45: Der achtpolige Modularstecker, der praktisch die gesamte Kupferverkabelung trägt — von 10 Mbit/s bis 10 Gbit/s.
• RJ11: Der sechspolige Verwandte für analoge Telefonie und einfache DSL-Anschlüsse.
• Westernstecker: Umgangssprachlicher Sammelbegriff für die modularen Stecker nach den Registered-Jack-Standards, benannt nach Western Electric.
• GG45: Rückwärtskompatibel zu RJ45, mit vier zusätzlichen Kontakten in den Ecken für Frequenzen bis 600 MHz.
• TERA: Vierpaariger Steckverbinder mit getrennter Schirmung je Paar, nicht RJ45-kompatibel.
• TAE: Die in Deutschland genormte Telefonanschlussdose, historisch von der Bundespost eingeführt und im Bestand noch weit verbreitet.

Messung und Abnahme

Ob eine Strecke die geforderte Klasse erreicht, zeigt erst die Messung. Die wichtigsten Größen:

• Wiremap: Die Grundprüfung. Sie zeigt, ob alle acht Adern korrekt und paarrichtig durchverbunden sind — und deckt Unterbrechungen, Kurzschlüsse, vertauschte Paare und gesplittete Paare auf.
• Dämpfung (Attenuation, Insertion Loss): Die Abschwächung des Signals über die Strecke, angegeben in Dezibel. Sie steigt mit Frequenz und Länge.
• NEXT — Near-End Crosstalk: Übersprechen zwischen Paaren, gemessen am einspeisenden Ende. Die kritischste Einzelgröße der Kupferverkabelung.
• FEXT — Far-End Crosstalk: Dasselbe am fernen Ende gemessen.
• ACR — Attenuation to Crosstalk Ratio: Das Verhältnis aus Dämpfung und Nahnebensprechen. Es beschreibt, wie weit das Nutzsignal über dem Störpegel liegt.
• Rückflussdämpfung (Return Loss): Der Anteil des Signals, der an Impedanzsprüngen reflektiert wird — ebenfalls in Dezibel. Ein Maß für die Homogenität von Kabel und Steckverbindungen.
• NVP — Nominal Velocity of Propagation: Die Ausbreitungsgeschwindigkeit im Kabel, angegeben als Anteil der Lichtgeschwindigkeit. Sie geht in die Längenmessung per Zeitbereichsreflektometrie ein; ein falsch gesetzter NVP-Wert verfälscht jede Längenangabe.

Die Zertifizierungsmessung fasst alle geforderten Parameter zusammen und dokumentiert je Strecke ein Bestanden oder Durchgefallen. Sie ist die Grundlage der Gewährleistung — und der einzige belastbare Nachweis, dass eine Installation die zugesagte Klasse erreicht.

Praxis

Für den Weg ins Gebäude und zwischen Standorten kommt Technik zum Einsatz, die mit der Verkabelung im Gebäude wenig gemein hat. Der Kabelpflug verlegt Erdkabel grabenlos: Ein Schwert zieht einen Schlitz durch den Boden, legt das Kabel in Tiefe ab und schließt den Spalt wieder — im Breitbandausbau die Standardmethode.

Innerhalb von Gebäuden regeln Installationszonen, wo Leitungen verlaufen dürfen. Sie sind kein Formalismus: Wer sich daran hält, findet Leitungen später wieder und trifft sie beim Bohren nicht.

Ein Sonderfall bleibt das Kreuzkabel. Es vertauscht Sende- und Empfangspaare und verband früher zwei gleichartige Geräte direkt. Seit Auto-MDI-X, das die Belegung selbsttätig erkennt, ist es praktisch verschwunden — im Bestand und in älteren Dokumentationen taucht es aber weiter auf.

Wirtschaftliche Bedeutung

Eine sauber geplante Verkabelung überdauert mehrere Generationen aktiver Technik. Sie vermeidet Insellösungen, ermöglicht flexible Raumnutzung — jede Dose kann jede Funktion tragen — und verlagert Änderungen von der Baustelle in den Verteilerschrank.

Der umgekehrte Fall ist teurer, als die Einsparung beim Bau je war: Wer heute Cat 5e verlegt, weil es reicht, tauscht in zehn Jahren Kabel in bewohnten Räumen. Genau deshalb wird bei der Verkabelung nach der übernächsten Anwendung geplant und nicht nach der aktuellen.
