POF-Netzwerk
POF steht für Polymer Optical Fiber, das sind Lichtwellenleiter aus Kunststoff. POF-Kabel können direkt zusammen mit elektrischen Leitungen verlegt werden, da sie unenpfindlich gegen EMV-Einkopplung sind.
Sie können auch von interessierten Laien ohne teure Spezialwerkzeuge konfektioniert und verlegt werden. Zudem ermöglichen die Kabel Biegeradien von 25 mm und sie sind unempflindlicher gegen mechanische Einflüsse als klassische Glasfasern.
Mit diesen Eigenschaften eignen sich POV-Netzwerke für Einfamilienhäuser und Wohnungen. Bei Neubauten kann der Elektriker die POF-Fasern gleich mit einziehen. POF-Kabel als Meterware sind preislich gleichauf mit Multimode-Glasfaserkabeln.
Spezielle POF-Switche erlauben den direkten Anschluss der POF-Kabel. So aufgebaute POF-Netzwerke nach 1000BASE-RH (IEEE 802.3bv) ermöglichen Übertragungsraten von bis zu 1 Gigabit/Sekunde. POF-Konverter verbinden das POF-Netzwerk mit klassischen Ethernet-Komponenten.
Installation, Verlegung und Konfektionierung von POF-Kabeln
POF-Kabel eignen sich für die Neuinstallation und Nachrüstung von Netzwerken in Einfamilienhäusern und Mietwohnungen. Typische POF-Duplexkabel haben einen Querschnitt von 2,2 x 4,4 mm, einen Biegeradius von 25 mm und vertragen mindestens 2000 Biegewechsel.
POF-Kabel können in Sockelleisten verlegt werden, in bestehende Leerrohre eingebracht werden und auch parallel zu Stromleitungen im selben Kanal verlegt werden. Potentialunterschiede sind für POF kein Problem, da die Übertragungsstrecken vollständig galvanisch getrennt sind.
Je nach PHY-Klasse sind Reichweiten bis 50 Meter für Gigabit (1000BASE-RH, RHA=50m, RHB=40m und RHC=15m) realisierbar. Bis zu 80 m sind mit ABR (Adaptive Bitrate, reduzierte Datenrate bei längerer Strecke) spezifiziert. Die Dämpfung von 150 dB/km sind etwa das Fünfzigfache einer Multimode-Glasfaser, deshalb bleibt POF eine Technik für Zimmer- und Wohnungsdistanzen.
Die Konfektionierung von POF-Kabeln ist wesentlich einfacher als beim Multimode- oder Single-Mode-Glasfaserkabel. Es ist kein Spleißgerät und keine Steckermontage notwendig. Die Kabel können mit einem Cuttermesser auf Länge geschnitten werden. Wichtig ist hierbei ein möglichst gerader Schnitt, dazu gibt es einfache Schneidlehren.
Im Heimbereich sind POF-Komponenten normalerweise mit Klemmanschlüssen (OptoLock) für die Fasern ausgestattet. Die genutzte Wellenlänge von 650 nm entspricht sichtbarem rotem Licht, was die Fehlersuche vereinfacht.
POF-Netzwerke - Topologie und Komponenten

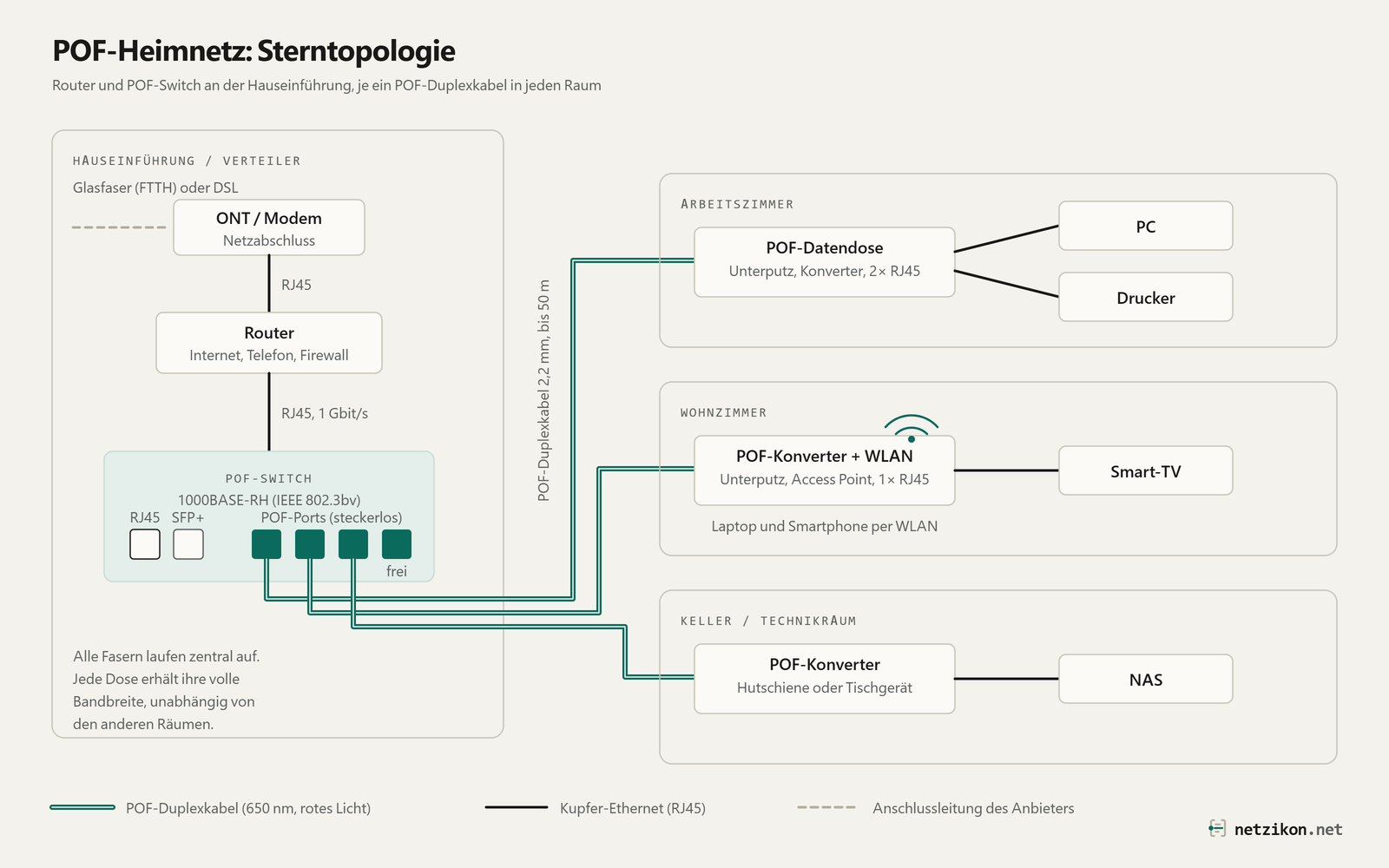

Ein POF-Heimnetz ist typischerweise sternförmig aufgebaut. Der Router an der Hauseinführung oder Telefondose bildet den zentralen Punkt. Dort kann ein POF-Switch mit Kupfer- und POF-Anschlüssen platziert werden. Diese Switche gibt es wahlweise auch mit zusätzlichen SFP+ Slots. Von den Klemmen der optischen Interface des Switches gehen die POF-Duplexkabel in die einzelnen Räume. Die Umsetzung auf Ethernet übernehmen dort POF-Konverter. Diese gibt es als Steckdoseneinsatz für die Unterputzmontage, als Gerät zur Montage auf der Hutschiene und auch als Stand-alone-Gerät.
Es gibt auch Unterputzkonverter die einen Wireless Access Point integriert haben, so lässt sich die WLAN-Abdeckung im Haus verbessern. POF-Konverter mit lokalem PoE-Ausgang sind am Markt nicht etabliert (Stand 2026).
Punkt-zu-Punkt POF-Strecken
Ein bestehendes klassisches Heimnetz kann durch einzelne Punkt-zu-Punkt-Verbindungen auf POF-Basis erweitert werden. Das ermöglicht die Erschließung von Räumen ohne bestehende Kupferverkabelung. Dazu werden 2 POF-Konverter benötigt. An beiden Enden des POF-Links stehen dann normale Ethernet-RJ45-Anschlüsse zur Verfügung. Auch hier gilt die Längenbeschränkung für Gigabit von 50 Metern mit 1000BASE-RH RHA.
Technik von POF-Netzwerken
IEEE 802.3bv
IEEE 802.3bv-2017 definiert die physikalische Ethernet-Schicht für 1000 Mbit/s über duplex POF. Der Standard beschreibt eine Familie von drei Point-to-Point-PHYs (1000BASE-RH). Bei der praktischen Produktbetrachtung begegnet man insbesondere:
| PHY | Einsatzbereich | |
|---|---|---|
| 1000BASE-RHA | Heim/Consumer, bis 50 m, im Wesentlichen durchgehende Strecke ohne Zwischenstecker | |
| 1000BASE-RHB | Industrie, bis 40 m, erweiterter Temperaturbereich, Budget für Steckstellen | |
| 1000BASE-RHC | Automotive, bis 15 m, kalkuliert mit mehreren Inline-Steckverbindern im Kabelbaum und Automotive-Temperaturbereich |
SI-POV-Faser
SI steht hier für Stufenindex (engl. Step Index) und beschreibt die optischen Eigenschaften der Faser. Der Brechungsindex des Kerns ist annähernd konstant und fällt an der Grenze zum Cladding relativ abrupt ab. Die Fasern bestehen dem Kunststoff Polymethylmethacrylat (PMMA).
Typische PMMA-SI-POF-Faser:
- sehr großer Kern: 980 µm
- Außendurchmesser mit Cladding: etwa 1000 µm
- relativ einfache Kopplung
- einfache Konfektionierung
- geringe Anforderungen an die mechanische Ausrichtung
